Детский экскаватор своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете и научитесь самостоятельно делать детские экскаваторы из подручного материала. Сделанный экскаватор получился очень бюджетный, потому как все материалы имелись у мастера в наличии, а основные детали сделаны из дерева и доски, так что проблем с поиском и покупкой составляющих возникнуть недолжно)

Данный экскаватор автор собирал специально для своего сына, чертежей не составлял, а делал по нашему «на глазок» но получилось очень достойное изделие. Самоделки для детей-это круто друзья! Как то сынишке автора на день рождения подарили большой пластмассовый грузовик для игры в песочнице, а вот насыпать песок в большой кузов приходилось маленькой лопаткой, вот тут то и пришла мастеру в голову идея сделать эдакий детский экскаватор. Так детишкам и играть интересней, один подъехал на самосвале, а второй экскаватором нагружает его кузов песком.

Итак, давайте более внимательно рассмотрим весь поэтапный процесс создания экскаватора.

Материалы

Инструменты

Пошаговая инструкция по изготовлению детского экскаватора своими руками.

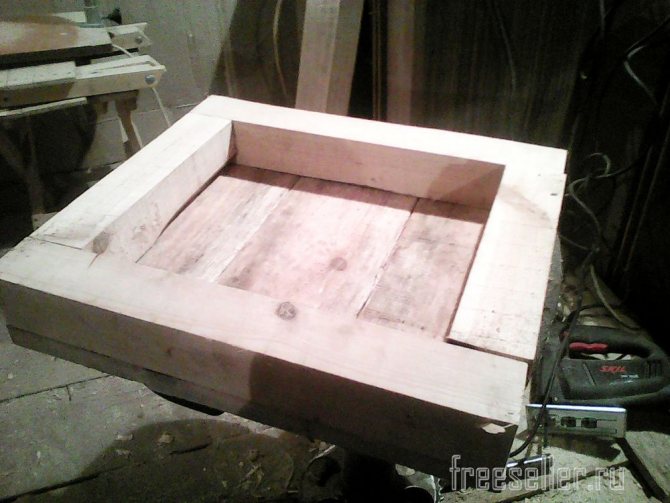

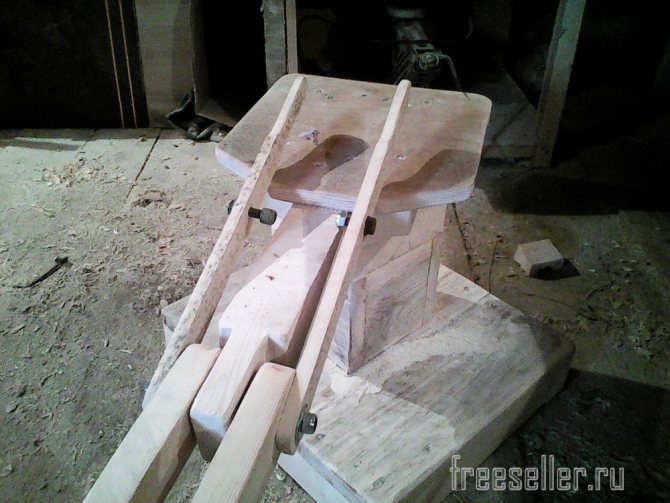

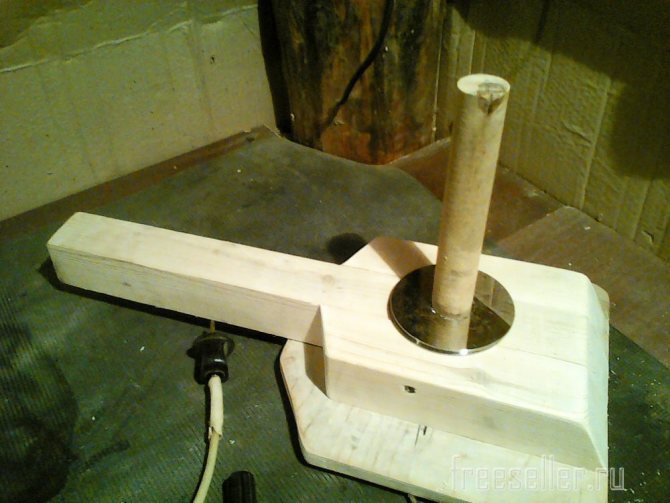

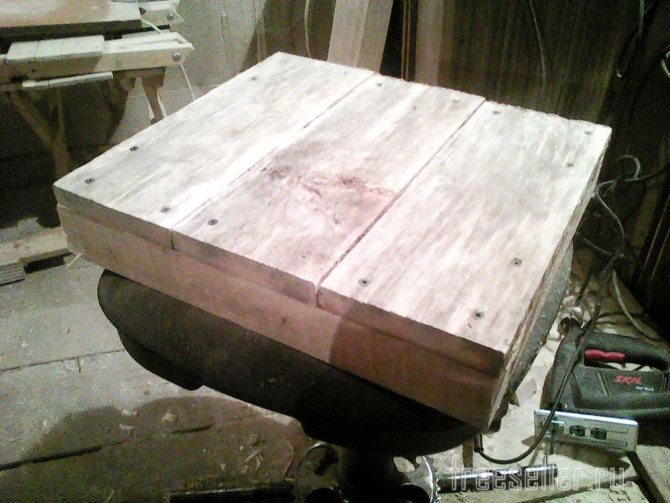

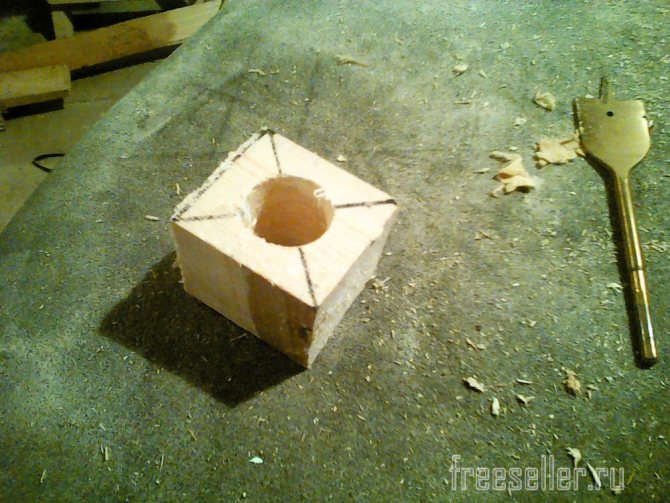

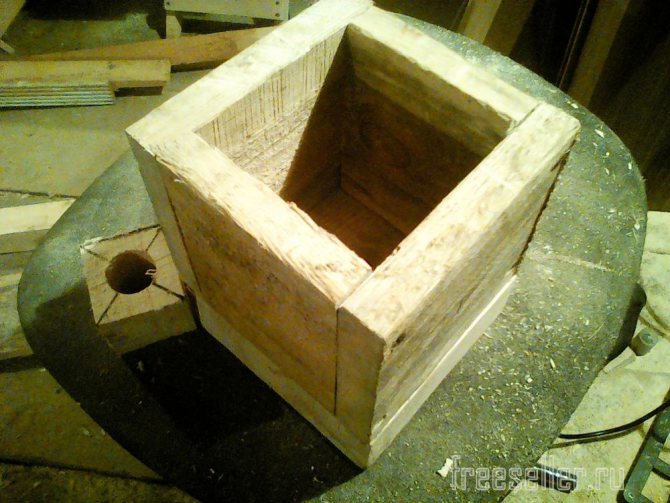

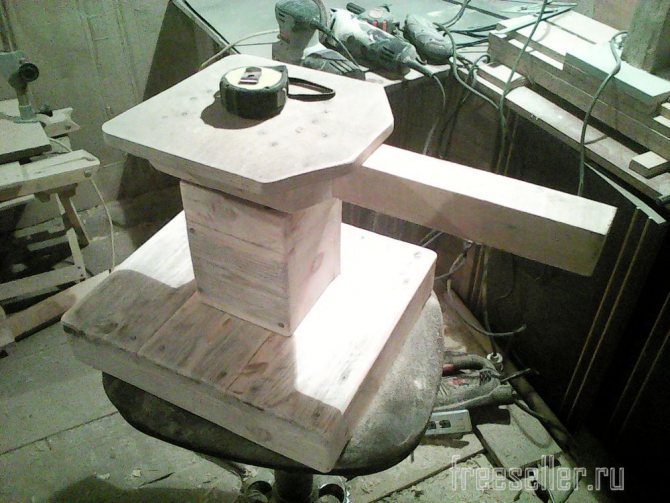

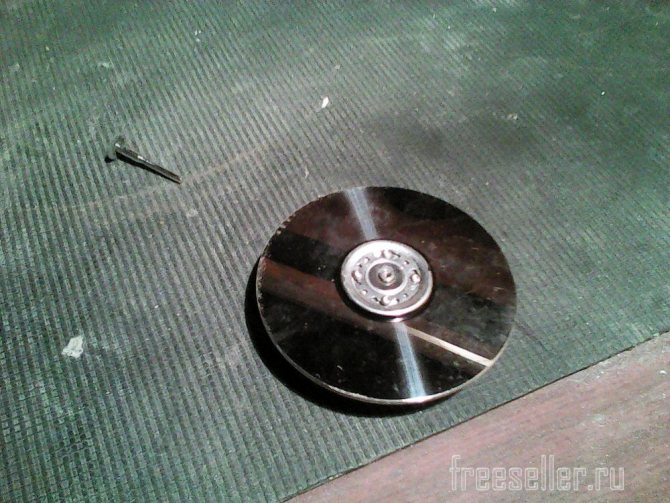

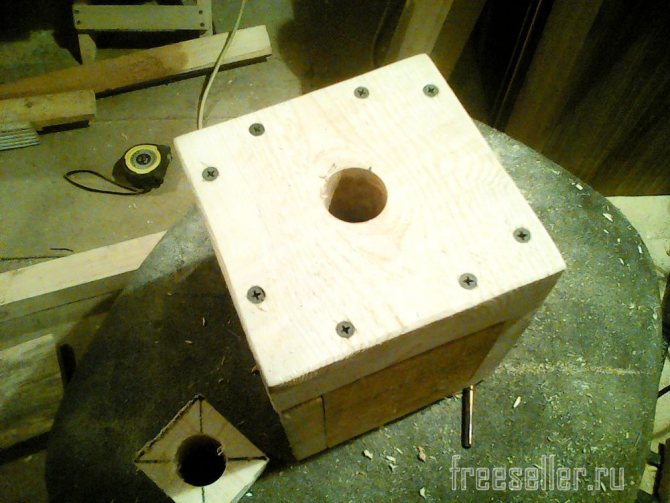

Вначале было создано основание на поворачивающейся платформе.

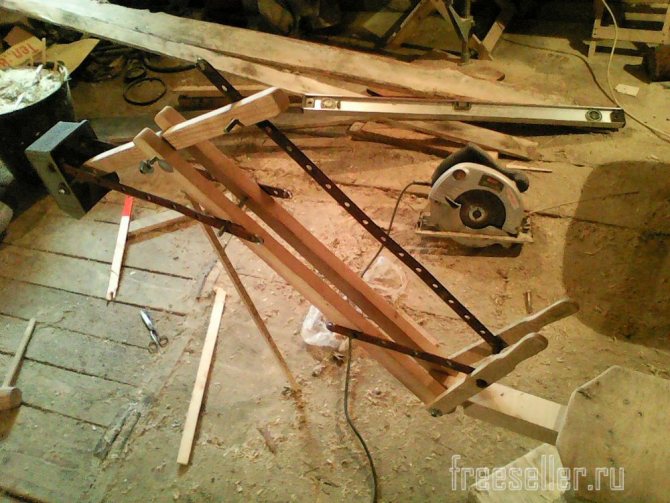

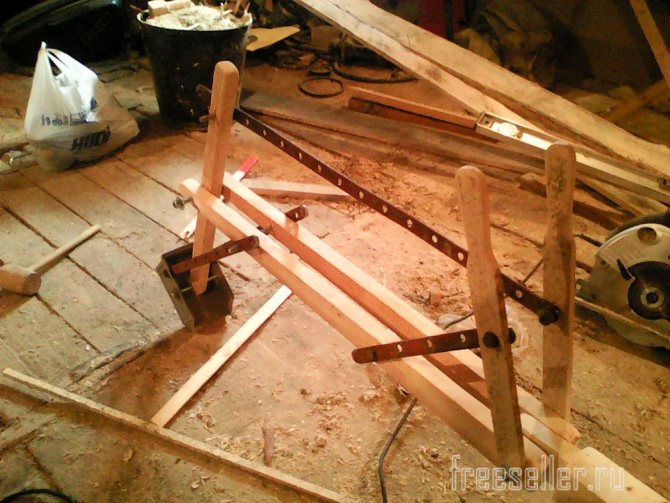

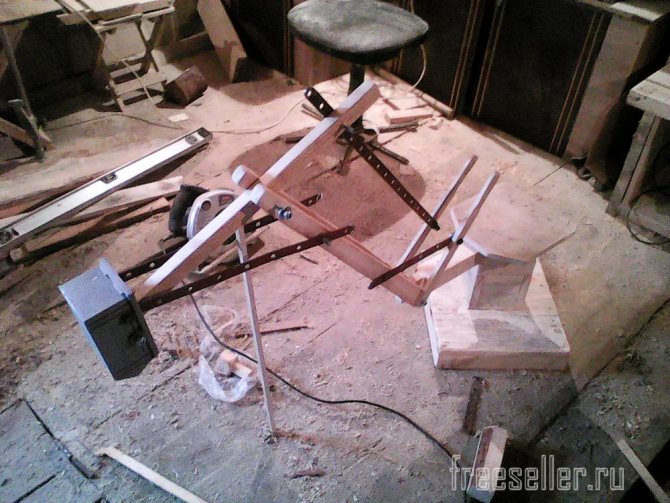

Далее система рычагов и сам ковш.

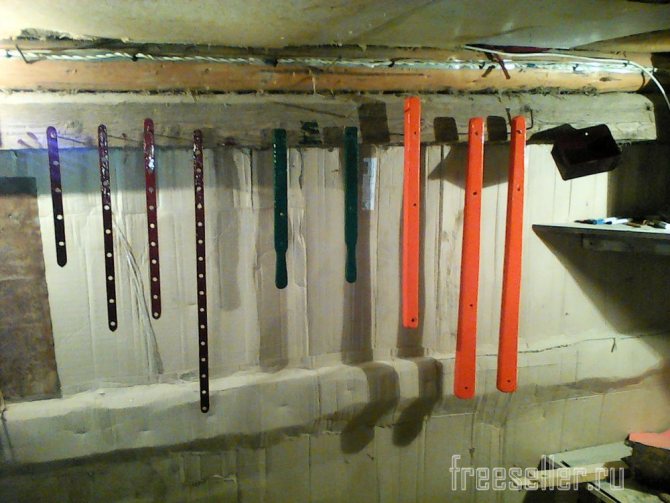

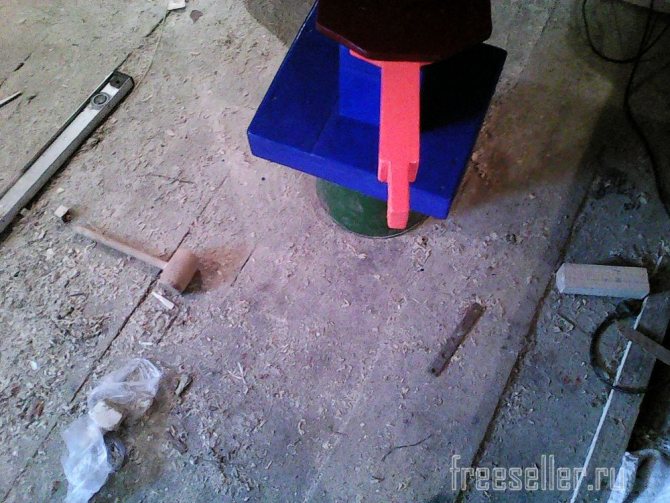

Покраска.

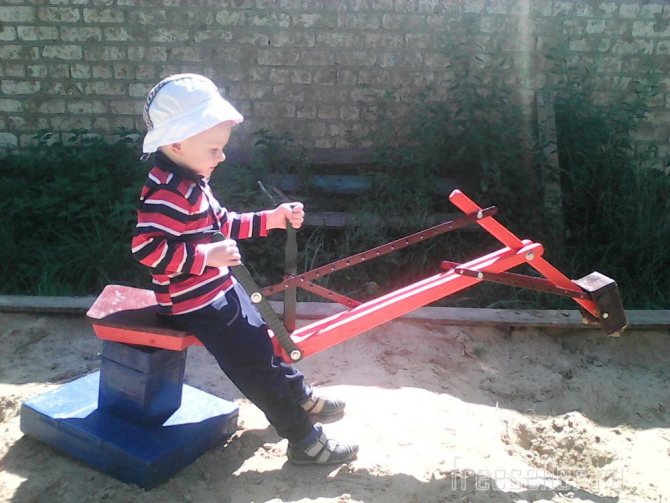

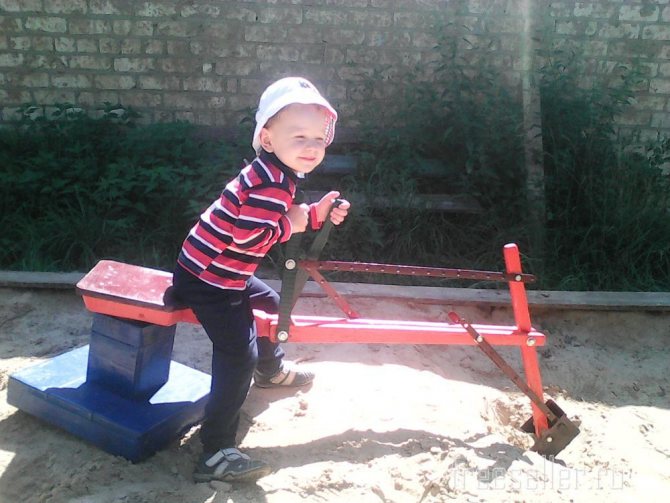

И вот такой экскаватор получился в итоге.

Всем большое спасибо за внимание!

Источник

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Типы самодельных моделей:

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Пошаговая сборка детского экскаватора

Большинство сопряжений фиксируется при помощи сварочных швов. Основу можно самостоятельно сделать из профиля, если отсутствует старый диск. Алгоритм сборки состоит из пунктов:

Красим изделие для защиты от коррозии, подбирая яркие цвета. Монтируем в песочнице так, чтобы радиус действия оставался в пределах периметра. На видео представлен вариант домашнего мини экскаватора от одного из мастеров.

Которая может стать отличной игрушкой для развития механики у детей. Итак, будем изготавливать экскаватор из шприцов.

Нам понадобится: — 5 шприцов на 20 кубов; — 5 шприцов на 5 кубов; — пластиковые хомуты; — гайки, шайбы и болты диаметром 4 мм; — деревянные линейки; — рейка 30х10 см; — система от капельницы.

Первым делом нужно сделать стрелу из рейки. Ниже представляем чертежи и разметку.

Из двух линеек необходимо сделать вторую половину стрелы. Соединяем половины стрелы болтом, шайбами и гайкой. Между линейками подкладываем отрезок рейки, чтобы придать стреле форму.

Разрезаем линейку вдоль и проделываем два отверстия по краям.

Между получившимися кусками также приклеиваем отрезок рейки.

Из рейки также изготавливаем башню экскаватора.

Две заготовки башни соединяем к стреле.

Доска толщиной 2 см будет служить станиной, поэтому вырезаем круглую заготовку, на которой будет крепиться стрела.

На круглой заготовке проделываем пазы по размеру заготовок башни. Башню также можно соединить при помощи железных уголков. Если сделали пропилы, то можно дополнительно приклеить башню горячим клеем. Между двумя элементами башни приклеиваем кусок рейки, чтобы не зажать стрелу при затягивании.

Приклеиваем обрезки линейки для придания необходимой толщины.

Основание можно сделать из куска доски толщиной 3 см. На основании просверливаем отверстие и вставляем болт. Перейдем к изготовлению ковша. Заготовки представлены на фотографии ниже.

Собираем ковш клеевым пистолетом.

В рейке стрелы проделываем паз, в котором можно будет закрепить маленький шприц. Фиксируем шприц пластиковым хомутом.

Стрелу соединяем с ковшом при помощи проволоки, которая должна соединить линейку ковша с хомутом. Аналогичным образом соединяем остальные движущиеся места. По словам автора, места затягивания хомутами необходимо обмотать толстым слоем изоленты, чтобы не согнуть шприц. Также не следует затягивать хомуты слишком туго. Нагрузку на шприц можно уменьшить, если прикрепить резинку для купюр.

Частая аренда землеройной техники — процедура затратная и не обеспечивает удобства владельцу участка. Другое дело — собственная компактная машина, с которой можно сэкономить на услуге аренды, расходовать минимум топлива и при этом получать все функции полноценных моделей. Создать такую технику непросто, но для настоящего мастера не невозможно. Как сделать мини экскаватор своими руками? Для начала нужно определить его параметры и тип.

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Приступаем к изготовлению

В основу рамы ляжет швеллер, который обладает типоразмером 8 или 10. Элементы будут соединяться между собой методом сварки. К данной системе фиксируется балка от автомобильного прицепа или машины, бывшей в употреблении. При этом заготовку нужно будет лишить пружин и рессор. В качестве альтернативного решения выступает использование самодельной оси. Когда изготавливается мини-экскаватор своими руками, то ось устанавливается на колеса. На этом можно считать, что готово. Весь объем швеллера, учитывая манипулятор и кронштейны, потребует 12 метров материала.

Выбор двигателя

Чаще всего для того, чтобы собрать мини-экскаватор своими руками, умельцы выбирают японские двигатели. Для полноценной работы техники достаточно мощности от 6,5 до 15 кВт. При таких показателях двигатель не будет слишком громоздким, а качество работы полностью удовлетворит мастера. Практически на равных с японскими двигателями сейчас котируются их китайские аналоги, которые уже не слишком отличаются по продуктивности и надежности от первых, но стоят при этом на порядок меньше. По желанию можно использовать и двигатели отечественного производства, но мало кто останавливает выбор на них.

Приступаем к работе

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Ковш можно сварить самостоятельно, из металлических листов. Чтобы конструкция получилась достаточно прочной, рекомендуется усилить верхнюю часть дополнительной полоской металла, пустить продольные рёбра жёсткости и сделать «клыки». Для изготовления зубьев ковша, можно использовать металлические «пальцы», позаимствованные с гусениц старого трактора.

Гидравлика. Это самый сложный элемент мини-экскаватора. Гидросистема отвечает за работу стрелы. Чтобы стрела опускалась, поворачивалась и двигалась, вам понадобятся 3 гидравлических цилиндра. Ещё один будет отвечать за управление ковшом. Снять их можно с любого старого грузового автомобиля, где цилиндры отвечают за подъём кабины.

Самостоятельно изготовить гидравлический цилиндр практически невозможно, поэтому не тратьте времени, а походите по автобазам и гаражам. Там вы наверняка сможете найти нужную вам деталь.

Чтобы гидравлическая система работала, необходимо установить насос. Оптимально подойдёт насос шестеренчатого типа НШ-10. В комплекте с насосом можно использовать четырёхсекционный гидрораспределитель Р-16А или РГС-253. Всё гидравлическое оборудование соединяется между собой шлангами. Насос соединяется с двигателем, на платформе устанавливается ёмкость для масла.

Экскаватор для детской песочницы

В этой статье мастер поделится с нами своим опытом по изготовлению металлического экскаватора для детской песочницы. Собственно, это не полноценный экскаватор, а ковш, рабочая стрела и рама с сиденьем.

Инструменты и материалы: -Листовой металл толщиной 2 мм; -Профильная труба 30 x 30 мм с толщиной стенки 2 мм; -Профильная труба 40 x 40 мм; -Профильная труба 44 x 44 мм; -2 шариковых подшипника с опорами; -Газовая пружина; -Крепеж; -Сварочное оборудование; -УШМ; -Маркер; -Рулетка

Шаг первый: дизайн Начал мастер с конструирования корпуса верхнего и нижнего рычага экскаватора, а также ковша. Он постарался максимально точно скопировать конструкцию настоящего экскаватора. Рама с сиденьем была спроектирована позже. Чертежи деталей можно скачать ниже. UpperArm_Drawing.pdf LowerArm_Drawing.pdf Scoop_Drawing.pdf ControlRod_Drawing.pdf LinkageRod_Drawing.pdf

Реклама

Шаг второй: изготовление и сборка стрелы После проектирования частей рычага пришло время приступить к сборке. Боковые поверхности корпусов довольно сложные. Мастер сделал картонные шаблоны этих деталей с помощью лазерного резака.

После изготовления шаблонов мастер собрал и и попробовал как все работает. Убедившись, что все работает перенес шаблоны на листовой металл. Для резки деталей использовал УШМ. Затем вырезал боковины.

Затем сварил отдельные детали рычага. Просверлил отверстия. Собрал рычаг.

Шаг третий: рама Сделав рычаг с ковшом, он приступил к изготовлению рамы. Требования при изготовлении рамы были следующие: Установка на раме рычага Сиденье Обеспечения вращения верхней части Прочная конструкция для всего экскаватора Регулировка высоты сиденья Вращение реализуется установкой ступичного подшипника. Металлический рычаг в сборе довольно тяжелый, для ребенка такой вес будет большим. Для компенсации он использовал газовую пружину. Вес рычага компенсируется силой пружины. Теперь для перемещения рычага требуется небольшое усилие.

Нижняя часть ступичного подшипника соединена с пластиной и отрезком квадратной трубы 40×40 мм. Эта труба входить внутрь другой трубы 44×44 мм и позволяет ей скользить внутри этой детали. Так была реализована функция регулировки по высоте.

В целом проект закончен за исключением некоторых деталей. В дальнейшем мастер покрасит стрелу и ковш в желтый цвет, раму покрасит черной краской и установить деревянное сиденье.

Источник

Снабжение экскаватора гидравлическим оборудованием

Если вы решили изготовить самодельный мини-экскаватор своими руками, то важно подумать над гидравлическим оборудованием, в этом вопросе перед мастером будет достаточно широкий выбор. Сердцем гидравлической системы выступает масляный насос по типу НШ-10. Пользуются популярностью и разновидности НШ-32, а также НШ-150. Если речь идет о последней модели, то использовать ее рекомендуется исключительно в новом виде. Цилиндры для функционирования ковша и манипулятора могут быть бывшего употребления, превосходно подойдут гидроцилиндры для поднятия кабины, которые позаимствованы от КАМАЗа или МАЗа. Если вы изготавливаете самодельные мини-экскаваторы, то можно приобрести новые цилиндры, руководствуясь размерами 63 x 40 x 500. За единицу такого товара придется заплатить примерно 100 долларов. Для управления предпочтительнее использовать гидрораспределитель марки РГС 253-х или МРС 70.4. У данных элементов должно быть три или четыре секции. Если не удастся найти данные дополнения, которые уже были в эксплуатации, то нужно будет подготовить 150 долларов на их приобретение.

Простой самодельный мини экскаватор своими руками: иллюзия или реальность?

Каждый раз при произведении земляных работ, особенно на мелком строительстве, встаёт вопрос – копать лопатой (на это уйдёт много времени) или экскаватором – минут 30. Можно рассмотреть множество вариантов, и не получить универсального совета, что лучше сконструировать мини-экскаватор своими руками, взять в аренду или приобрести такую технику. Но проанализировать плюсы и минусы, сложности и преимущества построения самодельного агрегата необходимо. К важным этапам отнесём:

• Подготовку
• Конструирование
• Изготовление
• Сборку.

Самостоятельно изготовить или купить мини экскаватор – вот в чём вопрос

Мини установка отличается многофункциональностью, компактностью, лёгкостью транспортировки и прекрасно подходит для мелких строительств или частных собственников.

Купить или сделать самодельный мини экскаватор будет зависеть от нескольких деталей: финансовые возможности и технические навыки. Если ваш бюджет позволит потратить от 15000$ на покупку такой техники – конечно проще купить и работать в удовольствие.

Если у вас одна кратковременная задача – копка траншеи или фундамента для дома – возможно проще арендовать его.

Если вы всё же хочется создать агрегат своими руками, то вы должны обладать:

• Горячим желанием сделать это самостоятельно;
• Временем для осуществления затеи;
• Инженерно – технические знания и навыки, в том числе знание гидравлики, электрогазосварочной работы, слесарные навыки;
• Наличие финансов – при хороших навыках значительно удешевит расходы при самостоятельной постройке экскаватора;
• Наличие необходимых инструментов и оборудования.

Типологизация экскаваторов – определимся, что именно нужно нам

Решившись на самостоятельное конструирование, вы должны понять, какой именно вид миниэкскаватора подойдёт вам. Различают автономный и прицепной типы.

При наличии в вашем распоряжении мотоблока или мини трактора логично будет создать прицепной экскаватор, с дополнительным узлом крепления.

Если в наличии имеется старый автомобильный двигатель, то вам проще создать автономный агрегат с шасси и блоком для земельных работ.

Загоревшись идеей как сделать самодельный прицепной мини экскаватор своими руками, следует учесть, что процесс будет нелёгким, нужны знания и умения.

Конструкция мини экскаватора и её особенности

Чтобы сконструировать мини экскаватор, нужно сделать схему вашей модели, знать особенности всех элементов, узлов, деталей. Принцип конструкции самодельного мини экскаватора сходен с промышленными технологиями.

При обладании определёнными навыками в инженерном деле, можно попробовать создать конструкцию экскаватора самому. Но гораздо проще воспользоваться множеством идей на просторах интернет форумов.

При выборе конструкций следует заметить, что на иностранных сайтах измерения все указаны в дюймах, и их нужно перевести в отечественную систему измерения.

Определившись с конструкцией, делаем смету, без которой мы не увидим всех нюансов самодельного построения экскаватора. В смете указываем:

• Необходимые расходные материалы
• Запасные части и детали
• Оборудование для изготовления запчастей
• Инструментарий (наличие или доступ)
• Примерные затраты на изготовление экскаватора.

Сделав всё это, вы сможете решить, стоит ли строить его самому или лучше воспользоваться арендой.

Чертежи – не проблема

Подсчитав свои финансы и определившись с возможностями, вы всё-таки решили строить экскаватор сами? Прекрасное решение, творческое удовольствие вам будет обеспечено!

И следующим этапом станут чертежи самодельного мини экскаватора.

Для построения чертежей самостоятельно вы должны иметь инженерные навыки, навыки расчетов. Тут важным будет прочертить каждую деталь, составить все расчеты.

Можете воспользоваться помощью интернет — ресурсов, ведь если вы знаете, какой именно вид мини экскаватора будете делать – найти чертежи в интернете будет не так сложно.

Чертежи прицепного мини экскаватора будут гораздо легче и проще, чем экскаватора автономного, в изготовлении которого значительно больше деталей и узлов.

Основные узлы – что это, как их собирать и стоит ли покупать?

Найдя все необходимые чертежи, или сделав их самостоятельно, приступаем к основным узлам мини экскаватора, попутно прикинув их стоимость.

Раму мы изготовим из швеллера 8 или 10, воспользовавшись электросваркой. К полученной раме прикрепим старую балку от автомобиля, сняв с неё рессоры и пружины. Вариантом будет посадка колёс на самодельную ось. Из затрат имеем: около 12 метров швеллера, автомобильная балка, ну и ваша работа.

Манипулятор – проще изготовить двухколенный из таких же швеллеров, сваренных в прямоугольный профиль. При изготовлении манипулятора понадобится рассчитать всё, и не имея инженерных навыков сделать это будет сложно. Поэтому возможно манипулятор лучше купить готовый.

Из оборудования, если всё таки решите делать манипулятор сами, нужны будут станки – фрезерный, токарный, слесарный.

Гидравлика – выбор тут широк, из насосов подойдут масляные, типов: НШ-10, НШ-32, НШ-150, насосы нужно купить, и желательно новые. А вот цилиндры для манипулятора подойдут и бу от МАЗа или КАМАЗа, размер 63x40x500. Для узла управления можно найти, если постараться, бу гидрораспределитель РГС 253, МРС 70.4.

Стрелу желательно взять готовую и установить вместе с гидравликой, так как велика возможность ошибки в расчётах при проектировании этого узла. Вполне подойдёт стрела от старого погрузчика.

Привод – какой лучше и как выбрать

Перешерстив просторы интернета, и пообщавшись на форумах вы увидите стойкую тенденцию наших самоделкиных – мастеров использовать, выбирая привод дизель для гидравлики. В промышленных моделях так же используется дизель. В самостоятельном изготовлении дешевле брать китайский двигатель «Лифан». Можно конечно поэкспериментировать с отечественными двигателями, но это зависит от ваших навыков.

Мини экскаватор надёжный помощник в ведении земляных работ, он компактен и удобен, но не лишён недостатков. Первым из недостатков можно назвать низкую скорость, эта техника не очень мобильна, и глубина копания невелика из-за размеров мини экскаватора. Но для небольших строительств такая техника вполне подойдёт.

Строим ковш – особенности подбора и установки

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов.

Ковш так же можно купить готовый, но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель. Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый.

Фото самодельных мини экскаваторов

Несколько вариантов изготовления самодельных агрегатов:

С чего начать

Первым шагом в процессе постройки мини экскаватора своими руками является определение его типа, который может быть двух основных вариантов:

В виде съемного навесного оборудования на уже имеющуюся спецтехнику, например мини трактор. Полностью автономная модель, которая может быть самоходной (на колесном или гусеничном ходу) или в виде прицепа, перевозимого при помощи других автотранспортных средств.

Преимуществом первого варианта является универсальность мини техники, которая может выполнять различные виды работ путем смены навесного оборудования. При отсутствии такой возможности остается создание автономного мини экскаватора. При этом следует заметить, что изготовление своими руками полностью самоходной модели, особенно на гусеничном ходу, является достаточно трудоемким и затратным процессом, требующим соответствующих технических знаний и умений, а также большого количества различных расходных материалов и запчастей.

Выбор лучшего варианта

Чтобы собрать мини-экскаватор своими руками, необходимо предварительно определиться с его типом. Модель может быть на автономном ходу или присоединяться к основной технике, как прицеп. Сразу же стоит отметить, что самоходный вариант представляет собой собственноручное изготовление полноценного транспортного средства, что не каждому под силу. К тому же для осуществления таких работ потребуется множество деталей, запчастей и инструментов. Исходя из этого, оптимальным вариантом для самостоятельной сборки является мини-экскаватор, своими руками собранный, на базе прицепа.

Для полноценной эксплуатации потребуется подготовить:

• основу;
• двигатель;
• гидропривод;
• ковш;
• экскаваторное оборудование.

Методика проведения работ

Если вами будет изготавливаться мини-экскаватор своими руками, чертежи данного оборудования вы с легкостью можете составить самостоятельно или позаимствовать из статьи. Манипулятор рекомендуется делать двухколенным, это позволит получить более простую конструкцию. Изготовление лучше всего вести из сваренных швеллеров, которые соединяются вместе. В итоге вы должны получить прямоугольный профиль, к которому фиксируются кронштейны, выполненные из металла. Их толщина должна составить 10 миллиметров. Среди остальных узлов конструкции можно выделить кронштейны, гидравлические цилиндры, пальцы и механизмы движения. В ходе изготовления нужно будет использовать фрезерные, сверлильные и токарные инструменты. Вы можете изготовить некоторые части, например, ковш, самостоятельно или приобрести в готовом виде.

Где взять чертежи

Следующим шагом при создании самодельного мини экскаватора является выбор конкретной схемы модели, включающей все необходимые элементы и типоразмеры отдельных деталей и механизмов. При этом можно разработать собственную конструкцию, если для этого имеются соответствующие технические знания и навыки, рассчитав требуемую мощность двигателя, гидронасоса и усилий на гидроцилиндрах с учетом характера будущих выполняемых работ.

Можно также воспользоваться уже готовой схемой, разработанной другими умельцами. Готовые чертежи различных моделей мини экскаваторов и инструкции по их изготовлению можно найти на множестве российских и зарубежных сайтов в Интернете, введя в поисковой строке браузера запрос «самодельный мини экскаватор чертеж». Однако следует учитывать то обстоятельство, что на большинстве чертежей, представленных на иностранных сайтах, размеры указываются в дюймах. Поэтому для удобства дальнейшей работы необходимо переводить их в метрическую систему измерений.

Имея на руках конкретную схему (чертеж) необходимо сделать примерную смету на приобретение необходимых запчастей и материалов, а также наличие необходимого инструмента, оборудования и навыков обращения с ним. Тем самым можно окончательно определить свои возможности и перспективность самостоятельного изготовления мини экскаватора.

Подготовительный этап: где взять чертеж

Нужно подобрать конкретную, четкую и понятную схему для сбора своей землеройной машины.

Сложностей с выбором быть не должно. Можно использовать:

1. Уменьшенные в масштабе заводские схемы больших экскаваторов типа «Беларус».
2. Готовые чертежи из Интернета, размещенные народными умельцами. Интересные рабочие варианты можно найти не только в рунете, но и на зарубежных ресурсах.

Подобрав оптимальный чертеж, нужно составить смету и примерно определиться с затратами на расходники и детали.

Особенности конструкции

Самодельный мини экскаватор, как правило, имеет классическую компоновку и схему рабочего цикла по принципу «обратной лопаты», как и у большинства промышленно выпускаемых моделей подобной спецтехники.

Основные элементы такой схемы включают:

В качестве несущего элемента можно взять за основу раму от старого трактора или прицепа либо изготовить ее самостоятельно, установив на нее двигатель, топливный бак и хотя бы одну колесную ось, например от автомобиля. Для большей устойчивости и предотвращения возможного опрокидывания во время работы по бокам несущей рамы желательно предусмотреть установку двух или четырех опорных башмаков.

Деревянная игрушка «Экскаватор» своими руками

Дайте ребенку эту игрушку и груду мелких камешков, а затем наблюдайте за многочасовой игрой по их перемещению. В этом экскаваторе используется часть таких же деталей, как в опубликованном ранее проекте подъемного крана (см. «Игрушка «Подъемный кран«»).

ОБЗОР ПРОЕКТА

Мы начали с ковша, затем перешли к стреле

1. Из 19-миллиметрового материала выпилите дно А и заднюю стенку ковша В по указанным в «Списке материалов» размерам. Склейте обе детали так, чтобы направление волокон было одинаковым (рис. 1).

2. Сделайте две копии бокового шаблона ковша и отложите одну из них в сторону. Другую копию вырежьте по пунктирным линиям вокруг деталей А и В, а затем приклейте ее к сборке A/В. Выпилите внутреннюю часть ковша ленточной пилой (фото А).

СОВЕТ МАСТЕРА. Режем резьбовую шпильку — щелк, и готово!

Для этой операции установите полотно шириной 3 или 6 мм. Ведите пропил вплотную к линии контура, затем отшлифуйте до линии с помощью шлифовального барабана.

Совместите пунктирные линии шаблона с кромками ковша A/В. Выровнять боковые стенки С помогут резьбовые шпильки.

3. Выпилите заготовки для стенок ковша С и приклейте к одной из них оставшуюся копию бокового шаблона. Сложите заготовки вместе, выровняв кромки, и просверлите отверстия в местах, указанных на шаблоне. Прочтите «Совет мастера» и подготовьте два 70-миллиметровых отрезка резьбовой шпильки. Наверните на один конец каждого отрезка колпачковую гайку. Приклейте стенки к ковшу A/В и зафиксируйте струбцинами (фото В).

Последние штрихи

Как видите, сделать мини-экскаватор можно, достаточно приложить немного усилий. В принципе, после приведённых выше этапов сборки, самодельная техника готова к эксплуатации. Чтобы работать с комфортом, можно сделать навес или небольшую кабину из металлического профиля. Внутри установить сиденье от легкового автомобиля. Если планируется работать в тёмное время суток, имеет смысл подумать об освещении.

Перед тем как приступать к сборке, подумайте, может лучше будет приобрести уже готовый мини-экскаватор? Самодельные варианты обходятся не намного дешевле, и требуют определённых навыков при сборке.
