Чаще всего в интернете на глаза попадаются двигатели Стирлинга «хоббийного» типа, от которых вы навряд ли получите какую-либо полезную мощность. Конечно же многие из этих проектов вдохновляют и даже удивляют. Но, тем не менее, многие из них имеют право на будущее в качестве генераторов различной мощности, пусть даже и очень незначительной. Именно поэтому многие стирлингостроители с волнение и завистью смотрят на более перспективные, серьёзные и мощные генераторы на двигателях Стирлинга.

SV-2 представляет собой двигатель Стирлинга альфа конфигурации с использованием воздуха в качестве рабочего тела. Рабочее давление составляет 12 бар (175 фунтов на квадратный дюйм или 11.8 атмосфер или 1,2 мегапаскаля). Объем составляет 127 кубиков. Механическая выходная мощность на валу равна 700 Вт при 1800 оборотов в минуту.

На Ютьюбе есть видео генератора, разработанного на основе автомобильного компрессора от кондиционера. Далее перевод рассказа Дэйва Кирка, который представил на YouTube свой проект SV-2 MKII альфа-стирлинг (V-Twin) генератора.

Вдохновленный MP1002C Philips

В середине 80-х, я имел удовольствие быть свидетелем испытаний генераторной установки MP1002C Philips которая на самом деле реально работала. Опыт произвёл на меня глубокое впечатление, особенно в том, как спокойно Стирлинг завёлся и ожил. Максимум шума исходил от горелки (камеры сгорания), но в конечном итоге от двигателя Philips исходил очень приятный звуковой фон — всё, что нужно было заменить — были шумящие подшипники.

Как говорится в старой поговорке, «Он работал и работал, как швейная машинка Зингер»! В то время, мой опыт общения с двигателями Стирлинга состоял из проектирования нескольких моделек настольного размера, но, увидев и услышав работающий двигатель Philips, я захотел спроектировать, сделать дизайн и собрать двигатель такого же калибра … сделать нечто достаточно большое, что производило бы полезную ощутимую работу.

История

Двигатель Стирлинга — это тепловая машина, которая была изобретена в начале девятнадцатого века. Автором, как понятно, был некий Стирлинг по имени Роберт, священник из Шотландии. Устройство представляет собой двигатель внешнего сгорания, где тело движется в замкнутой емкости, постоянно меняя свою температуру.

Из-за распространения другого вида мотора о нем почти забыли. Тем не менее, благодаря своим преимуществам, сегодня двигатель Стирлинга (своими руками многие любители сооружают его дома) снова возвращается.

Основное отличие от двигателя внутреннего сгорания заключается в том, что энергия тепла приходит извне, а не вырабатывается в самом двигателе, как в ДВС.

Наддув (нагнетание давления в Стирлинге)

Для получения значимых выходных мощностей необходимо повышать давление в рабочей зоне двигателя. Зная, что двигатель Philips работал при давлении 12 бар (175 фунтов на квадратный дюйм), я хотел бы получить двигатель, который был бы конструктивно прочным и компактным, чтобы работать на данных уровнях внутреннего давления рабочего газа. Рабочим телом был воздух, и выбран он был на основании практичности. Я хотел, чтобы в моём генераторе смазка осуществлялась маслом, так же как и в Стирлинге от Philips — эта функция в значительной степени способствует тихой работе и длительному сроку службы, который очень хочется получить в двигателе Стирлинга.

Как сделать

Поролон очень часто используют, чтобы сделать дома простой не мощный двигатель Стирлинга своими руками. Из него готовят вытеснитель для мотора. Вырезают поролоновый круг. Диаметр должен быть немного меньше, чем у консервной банки, а высота — чуть более половины.

По центру крышки проделывают отверстие для будущего шатуна. Чтобы он ходил ровно, скрепку сворачивают в спиральку и паяют к крышке.

Поролоновый круг посередине пронизывают тонкой проволокой с винтом и фиксируют его сверху шайбой. Затем соединяют кусок скрепки пайкой.

Вытеснитель вталкивают в отверстие на крышке и соединяют банку с крышкой путем пайки для герметизации. На скрепке делают маленькую петлю, а в крышке — еще одно, более крупное отверстие.

Жестяной лист сворачивают в цилиндр и спаивают, а потом прикрепляют к банке настолько, чтобы щелей не осталось совсем.

Скрепку превращают в коленчатый вал. Разнос при этом должен быть ровно девяносто градусов. Колено над цилиндром делают слегка больше другого.

Остальные скрепки превращаются в стойки для вала. Делается мембрана следующим образом: цилиндр оборачивают в пленку из полиэтилена, продавливают и крепят ниткой.

Шатун изготавливается из скрепки, которую вставляют в кусок резины, и готовую деталь прикрепляют к мембране. Длина шатуна делается такой, чтобы в нижней валовой точке мембрана была втянутой в цилиндр, а в высшей — вытянута. Таким же образом делается и вторая деталь шатуна.

Затем один приклеивают к мембране, а другой — к вытеснителю.

Ножки для банки можно также сделать из скрепок и припаять. Для кривошипа используют CD-диск.

Вот и готов весь механизм. Осталось лишь под него подставить и зажечь свечку, а затем дать толчок через маховик.

Компрессор кондиционера от Chrysler

Примерно в это же время мне в руки попался холодильный компрессор и оказалось, что он идеально подходит в качестве основы для запланированного мной двигателя. Это был автоматический компрессор кондиционера RV-2 компании Chrysler. Кривошип разносил поршни на 90 градусов (дизайн V-твин), с диаметром цилиндра 58,7 мм и ходом поршня 33,4 мм.

В обоих цилиндрах в сочетании с правильной траекторией движения газа, рабочим объемом составил 127,8 куб.см, что составляет более чем вдвое больший объём по сравнению с MP1002C двигателя Philips. Являясь холодильным компрессором, конструкция была сделана основательно и с достаточным запасом прочности для такого сильного сжатия. Кроме того, этот компрессор содержал героторный масляный насос, который под давлением смазывал края большим шатунным подшипникам. Каждый алюминиевый поршень имел одно компрессионное кольцо и соединены через алюминиевые шатуны Alcoa. Этот компрессор оказался самым оптимальным для моей задумки.

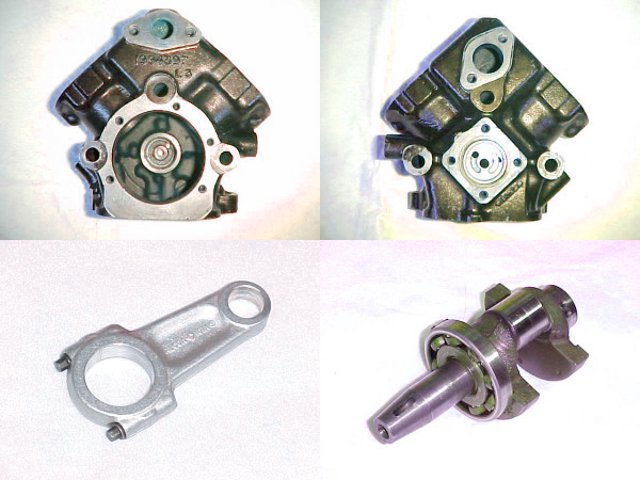

Компрессор кондиционера Chrysler RV-2

Годы разработки

На протяжение нескольких лет, я спроектировал и уже отработал все необходимые компоненты, для того, чтобы адаптировать компрессор к работе в двигателе Стирлинга. Я также сконструировал трубчатую несущую раму, которая являлась несущим основанием для двигателя. Рама стилизована под аналогичную используемую на генераторной установке Philips.

Головка нагревателя, вытеснитель и внутренний цилиндр выполнен из труб нержавейки 302 различных размеров. В роли регенератора использовал путанку из медной проволоки. Охладитель, расположенный со стороны сжатия двигателя, был изготовлен из алюминиевых трубок. Использовал небольшой генератор 200 Вт 12 вольт с ременным приводом, который изначально был куплен и предназначался для работы на садовом тракторе.

Вот этот двигатель, получивший название SV-2 MK I (Stirling V-2 Mark I):

Генератор на базе двигателя Стирлинга SV-2 MK I (Stirling V-2 Mark 1)

Как сделать

Из жести готовят топку и два цилиндра для базы, из которых будет состоять двигатель Стирлинга, своими руками изготовленный. Размеры подбирают самостоятельно, учитывая цели, для которых предназначено это устройство. Предположим, что мотор делается для демонстрации. Тогда развертка главного цилиндра составит от двадцати до двадцати пяти сантиметров, не более. Остальные части должны подстраиваться под него.

На верху цилиндра для передвижения поршня делают два выступа и отверстия диаметром от четырех до пяти миллиметров. Элементы выступят в роли подшипников для расположения кривошипного устройства.

Далее делают рабочее тело мотора (им станет обычная вода). К цилиндру, который сворачивают в трубу, припаивают кружочки из жести. В них проделывают отверстия и вставляют трубки из латуни от двадцати пяти до тридцати пяти сантиметров в длину и диаметром от четырех до пяти миллиметров. В конце проверяют, насколько герметичной стала камера, залив ее водой.

Далее приходит черед вытеснителя. Для изготовления берут заготовку из дерева. На станке добиваются, чтобы она обрела форму правильного цилиндра. Вытеснитель должен быть немногим меньше диаметра цилиндра. Оптимальную высоту подбирают уже после того, как двигатель Стирлинга своими руками будет сделан. Потому на данном этапе длина должна предполагать некоторый запас.

Спицу превращают в шток цилиндра. По центру деревянной емкости делают отверстие, подходящее под шток, вставляют его. В верхней части штока необходимо предусмотреть место для шатунного устройства.

Затем берут трубки из меди длиной четыре с половиной сантиметра и диаметром два с половиной сантиметра. Кружок из жести припаивают к цилиндру. По бокам на стенках делают отверстие для сообщения емкости с цилиндром.

Поршень также подгоняют на токарном станке под диаметр большого цилиндра изнутри. Наверху подсоединяют шток шарнирным способом.

Сборку заканчивают и настраивают механизм. Для этого поршень вставляют в цилиндр большего размера и соединяют последний с другим цилиндром меньшего размера.

На большом цилиндре сооружают кривошипно-шатунный механизм. Фиксируют часть двигателя при помощи паяльника. Основные части закрепляют на деревянном основании.

Цилиндр наполняют водой и под низ подставляют свечку. Двигатель Стирлинга, своими руками сделанный от начала и до конца, проверяют на работоспособность.

Изначальные характеристики и рабочее тело

Двигатель заработал, но производительность его была далека от ожидаемой величины. Я пробовал использовать гелий в качестве рабочего тела, и это помогло, повлияв как на выходную мощность, так и на обороты, но при этом было слишком очевидно, что что-то было кардинально не правильно. Работа двигателя будет существенно лучше при поднятии давления до 2 бар и оборотах 2000 в минуту, отдавая примерно 50 Вт мощности на выходе уже с электрогенератора … дальнейшее изменение в большую или меньшую сторону скорости или давления приведёт к потере выходной мощности. Кроме того, блок цилиндров начнёт очень сильно греться через незначительное время после запуска, что является доказательством о завышенной теплопередаче вдоль корпуса двигателя.

Материалы и приспособления

Сейчас мы разберем, что нам нужно взять для создания двигателя в домашних условиях. Что нам потребуется взять для стирлинга:

• Воздушный шар.
• Три баночки от колы.
• Специальные клеммы, пять штучек (на 5А).
• Ниппели для закрепления велосипедных спиц (две штучки).
• Вата из металла.
• Кусок проволоки из стали длиной в тридцать см и сечением 1 мм.
• Кусок большой стальной или медной проволоки с диаметром от 1.6 до 2 мм.
• Деревянный штырь с диаметром двадцать мм (длина один см).
• Крышка от бутылочки (из пластика).
• Электропроводка (тридцать см).
• Специальный клей.
• Вулканизированная резина (где-то 2 сантиметра).
• Рыболовная леска (длина тридцать см).
• Несколько грузил для балансировки (например, никелевые).
• CD-диски (три штуки).
• Специальные кнопки.
• Жестяная баночка для создания топки.
• Теплоустойчивый силикон и консервная банка для изготовления водного охлаждения.

Конфигурация двигателя. Пробы и ошибки

После долгих раздумий (и нескольких лет разочарования) я понял, что в этой конфигурации допущены ошибки. В первую очередь — в любом двигателе Стирлинга нагреватель, регенератор, и холодильник должны быть «моноблочные», то есть их размещают в непосредственной близости друг от друга. Это означает, что эти три термодинамические компоненты должны все находиться в стороне от вытеснителя двигателя, вместо того, чтобы «разбросать» их по всей цепи газового тракта, как я сделал на МК I. Такой грамотный дизайн очень важен для хорошей производительности и такая плотная моноблочная компоновка чётко прослеживается на всех двигателях Philips. Тот факт, что я расположил регенератор в тесном контакте с блоком двигателя способствовали утечке тепла вдоль всей длины двигателя — это явно плохое решение в конструкции Стирлинга.

Мотор Стирлинга из консервной банки

Для его изготовления вам понадобятся подручные материалы: банка из под консервов, небольшой кусок поролона, CD-диск, два болтика и скрепки.

Поролон – одни из самых распространенных материалов, которые используются при изготовлении моторов Стирлинга. Из него делается вытеснитель двигателя. Из куска нашего поролона вырезаем круг, диаметр его делаем на два миллиметров меньше внутреннего диаметра банки, а высоту немного больше ее половины.

В центре крышки просверливаем отверстие, в которое вставим потом шатун. Для ровного хода шатуна делаем из скрепки спиральку и припаиваем ее к крышке.

Поролоновый круг из поролона пронизываем посередине винтиком и застопориваем его шайбой сверху и снизу шайбой и гайкой. После этого присоединяем путем пайки отрезок скрепки, предварительно распрямив ее.

Теперь втыкаем вытеснитель в сделанное заранее отверстие в крышке и герметично пайкой соединяем крышку и банку. На конце скрепки делаем небольшую петельку, а в крышке просверливаем еще одно отверстие, но чуть-чуть больше, чем первое.

Из жести делаем цилиндр, используя пайку.

Присоединяем с помощью паяльника готовый цилиндр к банке, так, чтобы не осталось щелей в месте пайки.

Из скрепки изготавливаем коленвал. Разнос колен нужно сделать в 90 градусов. Колено, которое будет над цилиндром по высоте на 1-2 мм больше другого.

Из скрепок изготавливаем стойки под вал. Делаем мембрану. Для этого на цилиндр надеваем полиэтиленовую пленку, немного продавливаем ее внутрь и закрепляем на цилиндре ниткой.

Шатун который нужно будет приделать к мембране, изготавливаем из скрепки и вставляем его в обрезок резины. По длине шатун нужно сделать таким, чтобы в нижней мертвой точке вала мембрана была втянута внутрь цилиндра, а в высшей – напротив – вытянута. Второй шатун настраиваем так же.

Шатун с резиной приклеиваем к мембране, а другой присоединяем к вытеснителю.

Присоединяем паяльником ножки из скрепок к банке и на кривошип пристраиваем маховик. Например, можно использовать СД-диск.

Двигатель Стирлинга в домашних условиях сделан. Теперь осталось под банку подвести тепло – зажечь свечку. А через несколько секунд дать толчок маховику.

Новый дизайн и появление MK II

В тот момент я понял, что была необходима большая модернизация для того, чтобы получить хороший и эффективный двигатель. Копаясь в моих технических справочниках и книгах, я внедрил модернизацию во все термодинамические компоненты в газовом контуре. Были переработаны: головка нагревательного цилиндра из нержавеющей стали 316, на которой нанесены рёбра внутренние и внешние, фольга для регенератора, ребристый охладитель, а также новый вытеснитель из нержавейки с тонкими стенками.

Ребристый снаружи и внутри нагреватель двигателя стирлинга из нержавейки

Мой друг и энтузиаст в стирлингостроении Джон Арчибальд, согласился подготовить чертежи из моих эскизов дизайна и используя свои навыки в качестве слесаря-механика, помочь с созданием некоторых из наиболее сложных частей. Потребовалось еще несколько лет, чтобы получить все новые компоненты, но в конце 2012 года, версия MK II двигателя была готова и была собрана.

Кулер с рёбрами для двигателя стирлинга

Как работает двигатель Стирлинга

Если рассматривать рабочую схему двигателя Стирлинга на примере альфа-конфигурации, где фиксированное количество воздуха или другого рабочего тела заключено в два цилиндра, один из которых горячий, а другой — холодный, перемещается между ними вперёд и назад. Газ нагревается и расширяется в горячем цилиндре, охлаждается в холодном, там же он сжимается, по ходу отдавая энергию для выполнения механической работы.

Надо отметить, что два поршня соединены с коленчатым валом, но их движения не совпадают по фазе на 90 ° между верхней и нижней частями. Поэтапно это выглядит следующим образом:

Регенератор, расположенный в воздушном канале между двумя поршнями, не строго необходим в конструкции двигателя Стирлинга, но служит для повышения эффективности двигателя. Обычно это металлическая или керамическая матрица с большой площадью поверхности, способная поглощать или отдавать тепло. С ее помощью можно снизить расход топлива и повысить общую эффективность рабочего цикла. Канал для переноса газа между двумя цилиндрами по существу мертвое пространство, часто он остается максимально коротким.

Двигатели Стирлинга использовались в различных формах с 1930-х годов в качестве движущей силы для целого ряда транспортных средств с двигателями мощностью 75 кВт и более. Несмотря на то, что ранние разработки были предназначены для автомобильной промышленности, из-за своей низкой удельной мощности двигатель Stirling больше подходит для стационарного применения, а в последние годы его стали больше использовать для производства электрической энергии:

Описание процесса создания

Этап 1. Подготовка баночек.

Вначале стоит взять 2 банки и отрезать у них верхнюю часть. Если верхушки будут отрезаться ножницами, полученные зазубрины придется сточить при помощи напильника.

Дальше надо вырезать дно баночки. Это можно выполнить с помощью ножа.

Этап 2. Изготовление диафрагмы.

В качестве диафрагмы можно взять воздушный шарик, который стоит усилить вулканизированной резиной. Шар надо разрезать и натянуть на баночку. Потом на центральную часть диафрагмы приклеим кусок специальной резины. После застывания клея, в центре диафрагмы пробьем дырочку для установки проволоки. Легче всего это выполнить при помощи специальной кнопки, которую можно оставить в дырке до момента сборки.

Этап 3. Разрезание и создание дырок в крышке.

В стенках крышки надо сделать два отверстия по два мм, они необходимы для установки поворотной оси рычагов. Еще одну дырочку надо сделать в донышке крышки, через него будет идти проволока, которая будет соединена с вытеснителем.

На последнем этапе крышку надо обрезать. Это делается для того, чтобы проволока вытеснителя не зацепилась за края крышки. Для таких работ можно взять хозяйственные ножницы.

В баночке надо просверлить две дырки для подшипников. В нашем случае это было выполнено сверлом 3.5 мм.

Этап 5. Изготовление смотрового окна.

В корпусе двигателя надо вырезать специальное окно. Теперь можно будет понаблюдать, как работают все узлы прибора.

Этап 6. Доработка клемм.

Необходимы взять клеммы и убрать с них пластиковую изоляцию. Потом возьмем дрель, и сделаем сквозные отверстия на краях клемм. Всего надо высверлить три клеммы. Оставим две клеммы, не просверленными.

Этап 7. Создание рычагов.

В качестве материала для изготовления рычагов берется медная проволока, диаметр которой всего 1.88 мм. Как именно подогнуть спицы, стоит посмотреть в интернете. Можно взять и стальную проволоку, просто с медной проволокой, удобнее работать.

Этап 8. Изготовление подшипников.

Чтобы сделать подшипники потребуется два велосипедных ниппеля. Диаметр дырок надо проверить. Автор просверлил их насквозь с помощью сверла на два мм.

Этап 9. Установка рычагов и подшипников.

Рычаги можно ставить прямо через смотровое окошко. Один кончик проволоки должен быть длинным, на нем будет лежать маховое колесо. Подшипники должны крепко сесть на нужные места. Если будет присутствовать люфт, их можно приклеить.

Этап 10. Делаем вытеснитель.

Вытеснитель делается из стальной ваты ля полировки. Для изготовления вытеснителя берется проволока из стали, на ней создается крючок, а потом на проволоку наматывается определенное количество ваты. Вытеснитель должен быть таким же по размерам, чтобы он спокойно перемещался в банке. Вся высота вытеснителя не должна быть больше пяти сантиметров.

В конце на одной стороне ваты надо сделать спираль из проволоки, чтобы она не выходила из ваты, а на второй стороне из проволоки делаем петлю. Потом к этой петле привяжем леску, которая впоследствии притянется через центральную часть диафрагмы. Вулканизированная резина должна быть в серединке емкости.

Этап 11. Изготовление резервуара под давлением

Надо вырезать дно банки определенным образом, чтобы осталось где-то 2.5 см от ее основы. Вытеснитель вместе с диафрагмой надо переместить в резервуар. После этого весь этот механизм переносится в конец банки. Диафрагму надо немножко натянуть, чтобы она не провисла.

Потом необходимо взять клемму, которая не была просверлена, и провести через нее леску. Узел надо приклеить так, чтобы он не передвигался. Проволоку надо качественно смазать маслом и при этом убедиться, что вытеснитель без труда протянет за собой леску.

Этап 12. Изготовление толкательных тяг.

Эти специальные тяги соединяют диафрагму и рычаги. Это производится с куска медной проволоки длиной пятнадцать см.

Этап 13. Создание и установка маховика

Для изготовления маховика берем три старых СД-диска. В качестве центра возьмем деревянный стержень. После установки маховика, стержень коленчатого вала загнем, так маховик уже не будет спадать.

На последнем этапе весь механизм собирается полностью.

Последний шаг, создание топки

Вот мы и дошли до последнего шага в создании двигателя.

• Для изготовления топки своими руками, используется жестяная банка. В ней стоит вырезать специальное окно, через него и будет ставиться, и поджигаться свечка. Чтобы сгладить острые края, можно сделать для арки окантовку от электрического кабеля. Потом можно перейти к тестированию двигателя. Он ставится на топку, а в топке зажигается свеча.
• Если все собрано правильно, маховик будет вращаться. Если же двигатель не заработал, придется искать проблему. Сделать стирлинг с генератором большой мощности, совсем нетрудно, главное, это выполнять все этапы последовательно, как в инструкции. Существуют разные модели двигателей с разной мощностью, выбирайте все на свой вкус. А генератор лучше купить, его очень сложно делать своими руками.
