Любой транспорт для удобной и безопасной эксплуатации необходимо дополнять сопутствующими аксессуарами. И в водномоторной среде после ПЛМ и конструктивных элементов самым популярным дополнением становится рулевое для лодки или катера. Этому важному прибору сегодня и посвятим обзорный материал. В статье поговорим о случаях необходимости покупки рулевого, а также изучим особенности конструкции и функционирования таких устройств. Кроме того, разберемся, как производится установка рулевого управления на лодку и выясним, можно ли собрать рулевую установку для маломерного судна своими руками. В общем, предоставим всю необходимую информацию по данному вопросу!

Когда нужно устанавливать рулевое для лодки

Прежде всего поговорим о том, а надо ли вообще покупать рулевое для катера или на лодку. И здесь сразу хочется заметить, что никаких обязательных требований по данному моменту законодательство не выдвигает. Конечно, если плавсредство по своей конструкции изначально оборудовано рулевым, то владелец обязан поддерживать его в стабильном рабочем состоянии. Но сегодня мы разбираем другую ситуацию: когда приобретен обычный катер или лодка, и владелец хочет установить дистанционное управление для лодочного мотора. В таком случае для покупки рулевого есть несколько объективных причин:

• Длительные переезды – сидеть вполоборота «в обнимку» с ПЛМ не самый лучший способ провести многочасовую водную прогулку. Мышцы быстро занемеют, управлять судном станет неудобно и ощущения от поездки явно будут не самыми положительными.
• Габаритное судно – ручное управление для ПВХ лодок до 3,5 метров еще можно назвать актуальным и удобным, а вот для плавсредств с длиной корпуса от 4 метров такой контроль движения уже может стать небезопасным. Дело в том, что из-за большого расстояния ухудшается обзор вперед, а если при этом судно отличается еще и избыточным кормовым дифферентом, то видимость вовсе сильно понизится.
• Характер использования плавсредства – под этим пунктом подразумевается цель покупки лодки и условия эксплуатации. Например, рыбаку удобно управлять лодкой ПВХ через дистанционное управление из-за того, что в любой момент можно освободить руки для удочки и быть уверенным в полном контролировании движения плавсредства. Любителям же водных прогулок руль необходим для уверенного и удобного управления судном.
• Комфорт – если позволяют габариты судна и финансовые возможности, то почему бы и не обеспечить свой катер возможностью дистанционного режима управления. Без сомнений, такая опция поспособствует проведению более комфортных и безопасных выходов на воду.

Вот основные причины, способствующие приобретению дистанционки для маломерных судов. А сейчас предлагаем рассмотреть, как же устроено дистанционное рулевое устройство для моторной лодки или катера и по какому принципу оно работает.

Устройство рулевой консоли на лодку

Следует понимать, что рулевое управление – это комплексная система, включающая в себя несколько важных элементов. Как правило, стандартный комплект дистанционного управления для лодочного мотора состоит из следующих элементов:

• Подвесной двигатель;
• Рулевая консоль (с деталями для монтажа);
• Штурвал;
• Редуктор, подходящий под установленные на борту ПЛМ и штурвал;
• Трос управления;
• Тяга (с деталями крепления).

Основная нагрузка при этом ложится на редуктор, который должен преобразовывать вращательные движения штурвала в поступательное движение троса. Заметим, что для ПЛМ мощностью до 55 л.с. используются редукторы с одинарной передачей, а для двигателей мощностью свыше 55 л.с. применяют редукторы с планетарным принципом действия.

Трос для дистанционного управления лодочным мотором

В системе рулевого управления при подборе троса нужно исходить из модели рулевого редуктора, а он подбирается по мощности навесного мотора.

Для подбора троса управления двигателем следует знать, что к каждому двигателю подходит трос только определенной марки, а его длина рассчитывается исходя из длины лодки.

Следует измерить расстояние от машинки до транца лодки, прибавить к нему половины ширины транца и 90 см. для поворотной петли.

При расчете длины троса рулевого управления замеряется расстояние от центра рулевого редуктора до борта лодки, длину пути вдоль борта плюс половина ширины транца. В конце вычесть 10 см за каждый изгиб в 90 градусов, в результате мы получим требуемую длину троса.

Что касается марок, то в инструкции к мотору указаны требуемая марка троса и его класс, также есть универсальные тросы подходящие к большинству двигателей Yamaha, Suzuki, Tohatsu.

Для моторов от Mercury и Johnson придется приобрести дополнительные адаптеры в случае использования универсальных тросов.

Виды рулевого управления на маломерных суднах

На сегодняшний день рулевые устройства для водного транспорта классифицируют по принципу действия и конструкционным особенностям. Для начала предлагаем изучить нюансы работы устройств различного типа, а затем уже ознакомиться с возможными вариациями конструкций.

Механическое устройство

Установка на лодку рулевого редуктора механического типа наиболее проста и доступна по стоимости для владельцев малогабаритных суден. По своей конструкции механическая дистанция на лодочный мотор состоит из следующих узлов:

• Механический редуктор – различают 2 типа, используемые на ПЛМ мощностью до 55 л.с. и на ПЛМ с мощностью 55 – 150 л.с. Если на судне установлен более мощный двигатель, вместо механического устройства рекомендуют использовать гидравлику.
• Рулевой трос – металлический шнур с защитной пластиковой оболочкой. Длина зависит от габаритных параметров судна, а марка вновь определяется по мощности ПЛМ. Двигатели до 55 л.с. комплектуются тросами М58, а более мощные приборы снабжают тросами М66.
• Рулевые тяги – полностью соответствуют силе установленного мотора.
• Штурвал – собственно, сам рычаг управления, который крепится на рулевой редуктор. Особых требований к этой детали не выдвигается, и ключевыми параметрами считаются лишь габариты судна и предпочтения пользователя.

Дистанционное управление на лодку ПВХ механического типа действует по следующему принципу. Поворот руля в сторону приводит в движение шестерню редуктора, на которую намотан трос, проложенный вдоль борта судна. Этот трос с помощью рулевых рычагов прикреплен к двигателю, которому и передается импульс. Также конструкция предусматривает ряд тросов меньшего диаметра, посредством которых переключаются передачи, регулируются обороты и угол наклона двигателя.

Возможно будет интересно: Кресла для лодки ПВХ — разновидности, как выбрать и можно ли сделать самостоятельно

Механические рулевые стойки для ПВХ лодок привлекательны невысокой стоимостью (до 10 тысяч рублей) и легкостью установки. Но вместе с тем, по сравнению с другими типами такая установка больше подвержена износу и требует более тщательного ухода.

Гидравлическая рулевая система

Гидравлика, как правило, устанавливается на судах с моторами мощностью в 150 и более лошадиных сил. Например, это могут быть мини-яхты и крупные стеклопластиковые или алюминиевые катера. При этом конструкция гидравлической системы включает в себя следующие элементы:

• Помпа рулевого привода (масляный нос);
• Гидроцилиндр;
• Гидравлические шланги;
• Рулевое колесо.

Принцип работы такого устройства, в отличии от механики, более сложный. Рулевое колесо закрепляется на валу помпы, и при вращении штурвала помпа посылает сдавленное масло в полости гидроцилиндра, который с помощью шлангов крепится на ПЛМ. Гидроцилиндр разделен на 2 полости, и при вращении руля давление в одном из отсеков повышается, отчего поршень направляет усилие в сторону двигателя или поворотной колонки.

Важным условием надежной работы гидравлики является качественное масло, не подверженное сжатию и вызывающее минимальное трение. Эти параметры важны для исключения люфта, мешающего качеству передачи сигнала. Кстати, высокая точность сигнала способствует тому, что рулевая машинка лодочного мотора чутко реагирует на малейшее усилие. Этот момент вкупе с надежной работой и ценят пользователи гидравлики. Минус такой конструкции лишь в цене, которая в среднем составляет порядка 30 тысяч рублей.

Электронное дистанционное управление на лодку

По своей сути электроника – это не отдельный тип управления, а скорее опция к гидравлике и механике. Установка электрооборудования просто помогает достичь ряда преимуществ, а именно:

• Отказ от использования тросов и, как следствие, повышение удобства и безопасности рулевой системы;
• Исключение установки тросов на переключатель передач;
• Возможность единого контроля нескольких спаренных двигателей.

В общем, электроника способствует большему комфорту и удобству управления, но и стоит такое дополнение не мало. В среднем, чтобы купить комплект рулевого управления на лодку с электрооборудованием и провести монтаж системы с помощью специалистов, потребуется порядка 100-120 тысяч рублей. Поэтому на малогабаритных лодках и катерах подобная система почти не встречается. Вообще, в подавляющем большинстве случаев руль для лодки ПВХ имеет механический тип управления, поэтому именно о нем далее подробно и поговорим.

Как завести мотор

Что потребуется для пуска мотора

Для запуска мотора потребуется:

• сам мотор;
• бак с бензином;
• топливопровод с ручным насосом;
• бачок с маслом (для двухтактного двигателя).

Если мотор не новый, то может потребоваться для доливки или замены масло для редуктора или для картера двигателя (если у нас четырехтактный мотор).

Пошаговая инструкция

Возьмем для примера наиболее распространенный двухтактный мотор. Алгоритм, как запустить, в целом одинаков:

• проверить надежность крепления двигателя к лодке (об этом говорилось в начале статьи);
• проверить наличие масла в редукторе и масляном картере (для четырехтактных моторов);
• убедиться, что в баке есть бензин;
• для двухтактного двигателя приготовить смесь бензина с маслом в требуемой пропорции (именно эта смесь и должна быть в топливном баке). Четырехтактный мотор питается чистым бензином;
• открутить воздушную пробку на бензобаке (встроенном или выносном);
• открыть кран подачи топлива в двигатель;
• накачать бензин ручной помпой (сделать несколько качков);
• разместить чеку отключения двигателя в удобном месте;
• поставить нейтральную передачу;
• перевести ручку подсоса в требуемое при пуске положение (зависит от завода-изготовителя. Может иметь поворотную, может иметь выдвижную конструкцию. Кто ездил на карбюраторных автомобилях, сразу поймут, что вначале надо ее вытянуть на себя, обогатить смесь для пуска, затем плавно утопить);
• запустить двигатель пусковой ручкой.

После запуска отрегулировать газ и проверить, работает ли система охлаждения.

• Можно ли запускать двухтактный мотор на чистом бензине?
• Нет, это приведет к порче мотора.

• В каком соотношении надо делать смесь масла и бензина для двухтактных двигателей?
• Надо делать смесь согласно инструкции по эксплуатации и применять только рекомендованные заводом масла. Обычно на период обкатки берут соотношение масла и бензина 1 к 25, для обычной работы 1 к 50 или даже к 75.

• Что будет, если не открыть воздушную пробку в бензобаке?
• Скорее всего, двигатель запустится нормально, но через какое-то время заглохнет.

• Что будет, если не трогать ручку подсоса?
• Завести двигатель не удастся, потому что смесь будет слишком бедной.

• Как быть, если после пуска двигатель работает неравномерно?
• В большинстве случаев это допустимо, потому что идет переходный процесс. Обороты двигателя можно регулировать ручкой газа, добиваясь приемлемых устойчивых оборотов. Работа мотора должна стабилизироваться примерно через пару минут.

• Как правильно завести лодочный мотор после длительного простоя? Не повлияет ли долгий срок бездействия на его работоспособность?
• Как обычно. Но да, стоит проявить аккуратность. Лучше разобрать, тщательно промыть всю механику.

Особенности конструкции механического рулевого управления для лодок

Как уже отмечалось, кроме принципа работы рулевые консоли отличают и конструктивные моменты. И в первую очередь наборы рулевого управления на лодку стоит разделить на стационарные и мобильные.

Стационарные установки чаще всего представляют собой несъемные панели, на которых помимо штурвала размещается целый набор навигационных приборов и необходимой электроники. Среди прочего, такая консоль может содержать тахометр, эхолот, вольтметр, навигатор и т.д. Однако, позволить себе такую установку могут только владельцы достаточно габаритных лодок и катеров (минимум 3,5 – 4 метра длины).

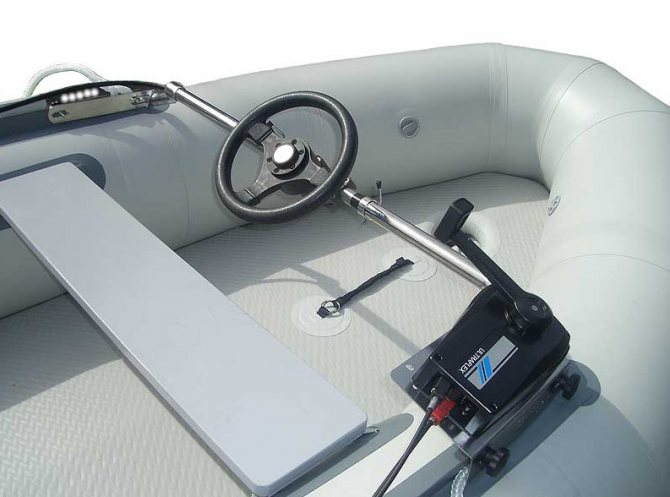

Мобильное рулевое управление для лодки ПВХ в свою очередь отличается компактными размерами и возможностью быстрого демонтажа устройства. Например, если планируется непродолжительный выход на воду и в штурвале нет необходимости, то его запросто можно снять и оставить на хранение в машине или гараже. Да и по своим габаритам такая консоль много места на кокпите судна не занимает, поэтому именно такой вариант рулевого предпочитают владельцы небольших по размерам лодок.

Помимо деления на мобильные и стационарные установки, дистанционное управление лодочным мотором еще классифицируют по типам материала конструкции. И здесь можно выделить следующие разновидности:

• Пластиковая консоль – самая легкая и простая по конструкции установка. Отличается гладкой поверхностью и устойчивостью к ломкости, но частый контакт с водой может оказывать негативное влияние внешний вид установки.
• Стеклопластик – более массивная, но при этом менее прочная конструкция.
• Фанерная панель – установка с облегченной массой и специальным влагоустойчивым покрытием.
• Металлическая установка – отличается высокой износоустойчивостью, но и большим весом. В большинстве случаев металлические рулевые стойки для ПВХ лодок изготавливают из нержавеющей стали.

Также стоит отметить, что в рамках одной конструкции производитель вполне может комбинировать различные материалы, например, фанера + металл или стеклопластик + металл. Делается это для повышения прочности и одновременно понижения массивности конструкции.

И напоследок упомянем еще такие детали конструкции, как габариты и способ крепления рулевого. Что касается габаритов, то сегодня на рынке можно найти дистанционное управление лодочным двигателем на маломерное судно любого типа. Так, если вы владеете ПВХ лодкой длиной в 2-2,5 метра, то идеальным вариантом станет узкий штурвал из пластика или нержавейки с размерами в полметра ширины, 50-80 см длины и высотой в 1,2 метра. Такая консоль может содержать просто один штурвал, а может и обладать креплениями для дополнительных приборов и защитой от брызг в виде небольшого бортового стекла.

На судах больших габаритов уже можно установить полноценную рулевую консоль со специальным шасси для других электроприборов. Такой вариант обычно исполнен из фанеры, стеклопластика и металлических креплений. Кроме того, существуют даже варианты пластиковых рулевых консолей с пристроенным к конструкции лодочным креслом. Такая установка располагает к большему комфорту нахождения на судне, но отличается высокой стоимостью и требовательностью к просторному кокпиту катера или лодки.

Возможно будет интересно: Транцевые колеса для лодки ПВХ — какие бывают, советы по выбору и установке

Что же касается способов монтажа рулевых стоек, то выделим лишь правосторонний и левосторонний тип креплений. Чаще всего владельцы предпочитают устанавливать руль с правой стороны, но нет никаких трудностей и в том, чтобы закрепить дистанционное управление для лодок ПВХ или катеров на левый борт судна. Собственно, о вопросах монтажа стоит поговорить более подробно, поэтому посвятим этой теме отдельный раздел.

Как установить рулевое на лодку или катер

Установка рулевой дистанционки механического типа у опытного водномоторника не вызовет особых проблем. Главное правильно подобрать все комплектующие системы и учесть небольшие тонкости монтажа. Как правило, дистанционное управление на лодочный мотор устанавливается с учетом следующих критериев:

• Реактивная составляющая гребного винта должна быть уравновешена;
• Мощность редуктора аналогична мощности ПЛМ;
• Трос подбирается в соответствии с другими комплектующими, длина зависит от габаритов судна;
• Штурвал может быть любого размера, но судоводителю должно быть комфортно им управлять (т.е. для вращения руля не должны прилагаться большие физические усилия).

Когда все элементы конструкции правильно подобраны, собрать рулевое управление на лодку ПВХ своими руками будет уже совсем несложно. Тем более что осуществить монтаж можно двумя методами.

Если в конструкции применяется рулевая тяга, то крепление проводят стандартным методом. Конец рубашки рулевого троса с помощью гайки закрепляют на трубе или транце, расположенными под ПЛМ. Шток проходит сквозь трубу и выходит с другой стороны. Сам же двигатель соединяют с «ухом» от штуртроса посредством рулевой тяги. На этом весь монтаж и окончен.

Если необходимо проложить кабель управления сквозь корпус судна и транец при этом расположен сбоку от ПЛМ, то рулевая тяга из комплекта исключается. В такой ситуации тягу заменяет специальный адаптер подключения рулевого троса, который и соединяет ПЛМ с консолью управления. Напрямую (без участия адаптера) такое подключение произвести невозможно, поскольку при повороте ПЛМ меняется и угол подвода троса к прибору. Как раз адаптер и дает рулевому тросу необходимую степень свободы, тем самым предотвращая возможное заламывание штока.

Но заметим, что самостоятельная установка рулевого рекомендуется лишь опытным пользователям. Если в водномоторной технике вы еще пока новичок, то, возможно, лучше обратиться за помощью к специалистам. Все-таки от правильно установленных на лодку комплектующих рулевого управления во многом зависит безопасность находящихся на борту судна пассажиров. Опытные работники надежно и безопасно смонтируют систему, а судоводителю останется лишь практиковаться в управлении и наслаждаться созданным комфортом.

Система ДУ газом

Данная схема состоит из контроллера, комплекта из двух тросов газа и реверса и фитингов.

Рекомендуем прочитать: Почему 4-тактные лодочные моторы Тохатсу так востребованы?

• Контролеры подготовлены для одномоментного управления двумя двигателями или одним. Они могут быть как с одной рукояткой, так и с двумя для контроля газа и реверса. На ряде моделей есть специальная кнопка для выполнения трим-команды (гидроподъем двигателя).
• Трос приходится подбирать отдельно в зависимости от модели мотора, различаясь по диаметру, внутренней оболочке (для снижения силы сопротивления при трении троса) и так далее. Замеры делаются также, как при определении длины рулевого троса.
• Фитинги нужны для смыкания тросов с контроллерами и моторами. К примеру, для некоторых движков годятся тросы с резьбовыми наконечниками, а контроллер при этом допускает сцепку с петлеобразными. Чтобы контакт произошел, необходимы фитинги.

Чаще всего встречается тянущее ДУ, когда движок получает команды посредством гибких тросов. Они более надежные. А для толкающего ДУ применяют жесткие составляющие.

Евгений Бронов

автору

Сегодня нередко можно встретить модели систем ДУ, которые снабжены двумя управляющими комплектами. Один из них управляет катером. Другой организует работу движка в режиме прогрева.

В конечном счете существующие примеры ДУ для управления лодки с мотором размещаются по правому или левому борту. Некоторые могут устанавливаться и там и там. Для натяжения тросов используются специальные винты, которые помогают настроить их нужную длину.
