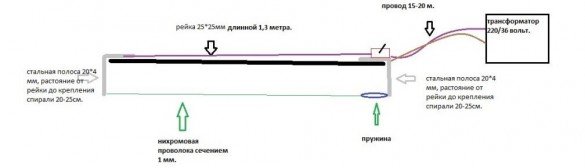

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Особенности

Успешность любой СТО прямо зависит от возможности её владельца предоставить своим клиентам максимально широкий спектр оказываемых услуг. При этом качество диагностики и ремонта автомобиля прямо зависит от технической оснащенности сервисного центра. Так как регулировка процесса развала-схождения, как и основная часть выполняемых работ по обслуживанию ходовки, выполняется на смотровой яме, то непременным условием работы на станции считается наличие особого грузоподъемного устройства — траверсы.

Покупные детали и дополнительные возможности

Кроме профильной трубы придётся потратиться на некоторые детали механизма подъёмника. В первую очередь это — гидравлический домкрат с подъёмным весом от 4–5 тонн. За предельным усилием гнаться не нужно, гораздо более важным показателем является длина вылета штока. Если подъёмник собирается для СТО, рекомендуется вместо домкрата использовать одну или две синхронизированные стойки, подключенные к ручной или электрической гидростанции.

Фото chipmaker.ru

Подъёмник рассчитан на применение в смотровых ямах с обрамлением, которое можно использовать в качестве направляющих. В процессе работы с авто может потребоваться сдвинуть подъёмник, выбрав иную точку опоры. Поэтому оптимальной будет конструкция, устроенная по типу кран-балки, она позволяет перемещать подъёмник даже вместе с машиной. Для свободного передвижения необходимы роликовые катки. Здесь можно идти разными путями: установить роликовые подшипники, катки-натяжители ремня ГРМ, готовые подшипниковые узлы. В любом случае действует важное требование — чтобы подшипник имел пластиковые крышки сепаратора и использовался в сухом режиме.

Фото drive2.ru

Также лучше предварительно побеседовать с человеком, способным выполнить базовые токарные работы. Потребуется нарезка резьбы, проточка пальцев, а также немного термической обработки. Вложив в изготовление этих деталей до 2 тыс. рублей, можно в разы повысить надёжность, безопасность и удобство пользования.

Совет: прежде чем приступить к изготовлению подъёмника, убедитесь в целостности обрамления. Заделайте бреши цементным раствором, при непараллельности направляющих выровняйте их и обеспечьте дополнительное анкерное крепление.

Виды и модели

Существует несколько вариантов траверсных домкратов.

• Гидравлический автоподъёмник с ручным приводом. Такой механизм имеет ручную помпу, благодаря которой поднимает довольно значительный вес, но при этом на небольшую высоту. Этот механизм характеризуется довольно демократичной стоимостью.
• Пневмогидравлический автоподъёмник. Это устройство подключается к пневматике сервисного центра и тем самым освобождает работника от выполнения ручной работы. Для запуска домкрата достаточно просто нажать кнопку.
• Пневматическая траверса. Такие домкраты-ножницы в наши дни являют собой максимально совершенный механизм. Автослесарю для работы с ним не надо прилагать никаких усилий для подъема автомобиля, даже многотонной машины. Грузоподъемность этого домкрата достаточно просто определяется из расчета, что для подъема каждой тонны требуется нагнетания давления порядка 2 атмосфер.

Ассортимент представленных в продаже ямных подъемников разнообразен и дает возможность выбрать устройство, которое будет в полной мере отвечать существующим потребностям СТО. Современные траверсы различаются:

• клиренсом;
• высотой подъема;
• предельной нагрузкой;
• размером;
• типом привода;
• грузоподъемностью;
• размахом лап;
• степенью надёжности.

Отечественные и зарубежные изготовители при производстве ямных механизмов используют самые современные технологические решения и материалы, обеспечивающие безопасность и надежность устройства. В любом случае выбор той или иной конструкции во многом определяется комфортностью её применения в каждой конкретной ситуации.

Гидравлический домкрат для смотровой ямы представляет наибольший интерес как бюджетный вариант оборудования СТО. Такое устройство может использоваться для поднятия малогабаритных машин, масса которых не превышает 2,5 тонны. Из недостатков гидравлики необходимо отметить потребность в постоянном контроле уровня масла в системе, а также необходимость периодической смазки всех шарнирных соединений.

Пневматическая траверса не требует особого технологического обслуживания, она может поднимать машины массой до 6 тонн.

Пневмогидравлическая траверса в зависимости от её конструкционных особенностей может отличаться параметрами грузоподъемности. Она проста в управлении и не требует дорогостоящего техобслуживания.

В зависимости от конструкционных особенностей ямных домкратов выделяют определенные варианты.

• Двухступенчатые механизмы с парой подхватов, размещённых на различной высоте. Подобный механизм сочетает в себе низкоподхватный и традиционный домкраты.
• Подъемник с низкой лапой. Его отличительная характеристика — выпирающая вбок подхватывающая лапа, которая способна цеплять груз под его самый нижний фрагмент. Кстати, именно отсюда пошло и еще одно наименование механизма — зацепной домкрат.
• Низкопрофильная траверса — используется для поднятия авто с малым клиренсом.

Еще чертежи и проекты по этой теме:

Софт: КОМПАС-3D V16

Состав: Модель траверсы, модель скобы такелажной

Софт: КОМПАС-3D 16.1

Состав: 3D-модели деталей и сборки, сборочный чертеж (СБ), спецификация, деталировка

Софт: STEP / IGES 203

Состав: зD сборка ,модель

Софт: SolidWorks 2013

Состав: Спецификация (СП), Сборочный чертеж (СБ), Деталировка, Паспорт (ПС), Руководство по эксплуатации (РЭ), Технические условия (ТУ), 3D-модель

Софт: Autodesk Inventor 2021

Состав: Детали, сборки

Автор: mr.hyzer

Дата: 2017-03-29

Просмотры: 8 172

60 Добавить в избранное

Изготовление траверсы

Траверсу изготовить проще, она состоит из центральной балки и двух выдвижных плеч. Балка изготавливается из трубы 50х50х4 мм, длина должна соответствовать ширине ямы. Точно по центру нужно просверлить отверстие, диаметр которого на 2 мм больше толщины направляющей втулки. Таким образом, в траверсу вваривается такая же втулка, как и в площадке, но с глухим отверстием. Глубина отверстия должна составлять половину общей длины стакана, которая, в свою очередь, должна быть на 30–40 мм больше толщины балки, то есть до 100 мм в нашем случае. Крепление производится временное, двумя точками с верхней стороны.

Внутрь балки с каждой стороны вставляют отрезки трубы 40х40х5 мм, длина каждого должна быть вдвое меньше центральной части траверсы. Наружные края крыльев глушат, затем приваривают к ним вертикально втулки с внутренней резьбой 14х1,5 мм. Втулки предназначены для вкручивания регулируемых по высоте упоров.

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8

нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!

Бюджетный автотюнинг обошелся умельцу в 3,5 тысячи рублей – столько составили затраты на материалы: железный квадрат, уголки, оцинкованную сталь для погрузочного кузова. Погрузочный кузов g8o8r8

сделал высоким для защиты от дождевой воды: чтобы закрыть щели между ним и кузовом авто по периметру приварены металлические козырьки.

Задний борт кузова поднимается 12-вольтной электрической лебедкой. Это удобно при выгрузке сыпучих материалов и погрузке волоком в кузов досок, камней, мебели и т.д.

g8o8r8 (Участник FORUMHOUSE):

В нашем пункте приема металла за любое авто дают пять тысяч рублей. Это сподвигло на мысль использовать свою списанную четверку для хозяйственных нужд: привезти землю, торф, камни, песок на дачу. А если подвести подрамник, сварить отвал, установить цепи, глядишь, и снежок можно будет зимой гонять.

Материалы изготовления и методы обработки

Подавляющее большинство деталей автомобильного подъёмника могут и должны быть изготовлены из металлопроката. Это удобно, ведь такого рода материалы доступны на каждой металлобазе, их можно приобрести точно необходимое количество, а главное — некоторые элементы допустимо заменять на другие сорта проката с сохранением эквивалентного сечения.

К некоторым деталям предъявляются требования первичного использования, поэтому некоторые позиции придётся купить обязательно. В первую очередь — профильную трубу двух типоразмеров, толщина меньшего должна с миллиметровым допуском в минус равняться внутренним размерам большего, например, 40х40х5 и 50х50х4 мм. В среднем потребуется не более двух метров трубы каждого типа.

Остальные детали желательно изготавливать из более массивного сортамента: швеллера, тавра или угловой стали. Основу рамы можно собрать из швеллера 14У или 16У, соединив параллельно два отрезка. Швеллеры могут быть заменены отрезками угловой стали, соединёнными цельным сварным швом с усиливающей накладкой.

В нижней части рамки выбор материалов абсолютно свободный. В общей сложности сюда уходит порядка 6 метров угловой стали 63х4 мм, но её можно заменить практически любыми материалами такого же сечения. Дополнительно потребуется несколько отрезков стальной горячекатанной трубы, кругляка стали 40Х или подобной, а также листовой стали для изготовления косынок.

Траверса для ямы своими руками

Изготовить ямную траверсу можно и своими руками, взяв за основу обыкновенный гидравлический домкрат. Всё, что для этого потребуется – грамотно сделанный чертёж, в котором, помимо габаритных размеров, будут учтены предполагаемые нагрузки и размеры канавы, некоторое количество металлопрофиля (балок, швеллеров и труб), электрическая или дуговая сварка, если необходимо – колёсные пары, болты и гайки.

Траверса для ямы своими руками

Если Вы не сильны в геометрии, можно обратиться за созданием чертежа к специалисту, либо поискать уже готовый на просторах Интернета.

Готовая конструкция, конечно же, не будет поражать изящностью – однако, этого от неё и не требуется. Самое главное – производительность, которая, при грамотном исполнении, будет на высоте.

ТРАВЕРСА КАНАВНАЯ НА ПНЕВМЕ

Загрузка…

Как выбрать?

Главный момент, который интересует любого автослесаря и владельца СТО при выборе подъёмного механизма, это его грузоподъёмность. Но есть и другие важные технические параметры.

Высота рабочего хода — тут всё прямо зависит от места установки механизма. Одно дело, если вы размещаете домкрат в смотровой яме, и совсем другое — когда оборудование является частью четырехстоечного или ножничного подъемника.

Ширина колеи — нужно хорошо понимать, что в идеальном варианте параметры смотровой ямы и траверсы должны совпадать. На практике это не всегда получается, поэтому приходится искать подходящий механизм либо выполнять реконструкцию ямы. Впрочем, и ширина колеи в подавляющем большинстве моделей способна варьироваться, поэтому чуть более значимым параметром становится ширина подпорок.

Масса ямного подъемника особо принципиального значения не имеет, поскольку такой домкрат устанавливается на полозья, и слесарю не приходится перемещать его вручную.

О том, как сделать ямный домкрат своими руками, смотрите далее.
